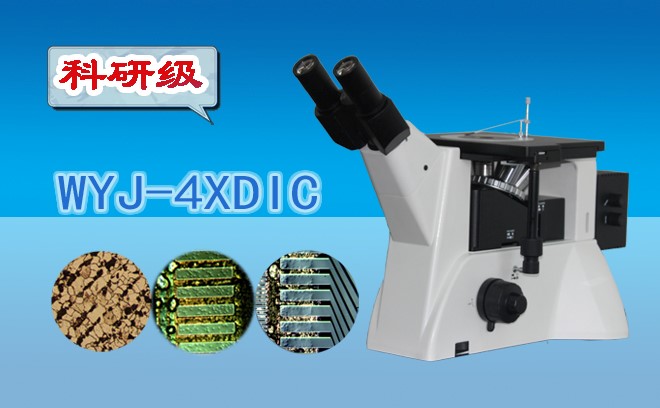

科研級微分干涉顯微鏡WYJ-4XDIC

由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

科研級微分干涉顯微鏡WYJ-4XDIC采用優良的無限遠光學系統與多功能、模塊化的設計理念，帶有偏光裝置、微分干涉裝置，可實現偏光觀察、微分干涉觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作很方便舒適，空間很廣闊。適用于金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于TFT液晶顯示屏導電粒子分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、硅片制造業、電子信息產業等觀察研究的理想儀器?？偡糯蟊稊?shù)：50-800X

在線訂購

科研級微分干涉顯微鏡WYJ-4XDIC采用優良的無限遠光學系統與多功能、模塊化的設計理念，帶有偏光裝置、微分干涉裝置，可實現偏光觀察、微分干涉觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作很方便舒適，空間很廣闊。適用于金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于TFT液晶顯示屏導電粒子分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、硅片制造業、電子信息產業等觀察研究的理想儀器。總放大倍數：50-800X

◆產品特點：

1、采用了先進的無限遠光路設計，提供了出色的光學系統。

2、采用大視野目鏡和無限遠長距平場物鏡，視場平坦,成像清晰。

3、整機采用了防霉處理，保護了鏡頭，延長了儀器的使用壽命。

4、兩路光路自由切換輸出，一路用于觀察，一路連接攝像裝置。

◆典型應用：

1、電子工業制造業對硅片、電路基板、FPD、PCB板、芯片檢驗，

2、TFT液晶顯示屏導電粒子，

3、分析金屬、礦相內部結構組織。


一、顯微鏡參數：

序號

名稱

技術參數

01

平場目鏡

WF10X/Φ22mm

02

平場物鏡

無限遠長距PLL 5X/0.10DIC、10X/0.25DIC、20X/0.40DIC、40X/0.60、80X/0.75

03

總放大倍數

50X-800X

04

觀察頭

雙目，鉸鏈式45°傾斜

05

轉換器

五孔(內向式滾珠內定位)

06

粗調調焦范圍

粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm

07

載物臺

機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm

圓形可旋轉載物臺板尺寸：大外徑Ф130mm，小通光口徑小于Ф12mm

08

光瞳距離

53-75mm

09

濾色片

磨砂玻璃、黃、綠、藍濾色片

10

照明裝置

12V50W鹵素燈，亮度可調內置視場光闌、孔徑光闌

11

偏光裝置

拉板式起偏器，檢偏器  微分干涉相襯插板適用于5X.10，20X DIC 物鏡

12

儀器重量

凈重7.0kg 毛重8.5kg

13

儀器尺寸

儀器尺寸18X25X33（cm） 包裝尺寸42X35X52(cm)



二、目鏡參數：

型號

T ype

放大倍率

Magnification

視場直徑

F.O.V

外徑

Tube diameter

WF10X/22

10X

Φ22

Φ30.0

三、物鏡參數：

放大倍率 Magnification

數值孔徑 N.A

分辨率 R(μm)

工作距離WD(mm)

共軛距離Conjugate(mm)

齊焦距離Parfocus(mm)

蓋玻片厚度CoverGlass(mm)

5XDIC

0.12

2.55

18.2

∞

45

無

10XDIC

0.25

1.10

20.2

∞

45

無

20XDIC

0.40

0.70

6.00

∞

45

無

40X

0.60

0.55

3.98

∞

45

無

80X

0.80

0.42

1.25

∞

45

無


一、顯微鏡選購件：

序號

名稱

技術參數

01

測微目鏡

10X(Φ22mm)

02

無限遠物鏡

PLL50X、60X、100X

03

物鏡測微尺

0.01mm

二、攝像系統選購：

序號

名稱

參數及功能

01

CMOS數字攝像頭

300萬、500萬、800萬、900萬、1000萬、1400萬、1600萬、2000萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

02

CCD數字攝像頭

140萬、300萬、500萬、600萬、900萬、1400萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）

03

高清模擬攝像頭

日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能）

04

單反數碼相機

佳能、尼康、徠卡等千萬以上像素單反相機（具有拍照、錄像等功能）

三、分析軟件選購：

序號

名稱

參數及功能

01

基本測量軟件UV

可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。

02

金相分析軟件UV-MA

包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。

03

礦相分析軟件UV-K

通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析?？蓡螐?、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。

04

粒度軟件UV-G

包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據?？梢赃B接多媒體、打印、EMAIL等多種方式輸出。


序號

名稱

主要技術參數

單位

數量

01

顯微鏡機架


臺

1

02

雙目鏡筒


只

1

03

無限遠物鏡

5X、10X、20X、40X、80X

只

各1

04

平場目鏡

10X

對

1

05

載物臺壓簧


件

1

06

載物片


片

1

07

DIC插片


套

1

08

偏光裝置

起偏片、檢偏片

套

1

09

濾色片

藍、綠、黃、磨砂

片

各1

10

攝像接口


只

1

11

鹵素燈

12V50W

只

1

12

防塵罩


個

1

13

電源線


根

1

14

產品說明書


本

1

15

產品裝箱單


份

1

16

產品合格證


份

1

17

產品保修卡


份

1
